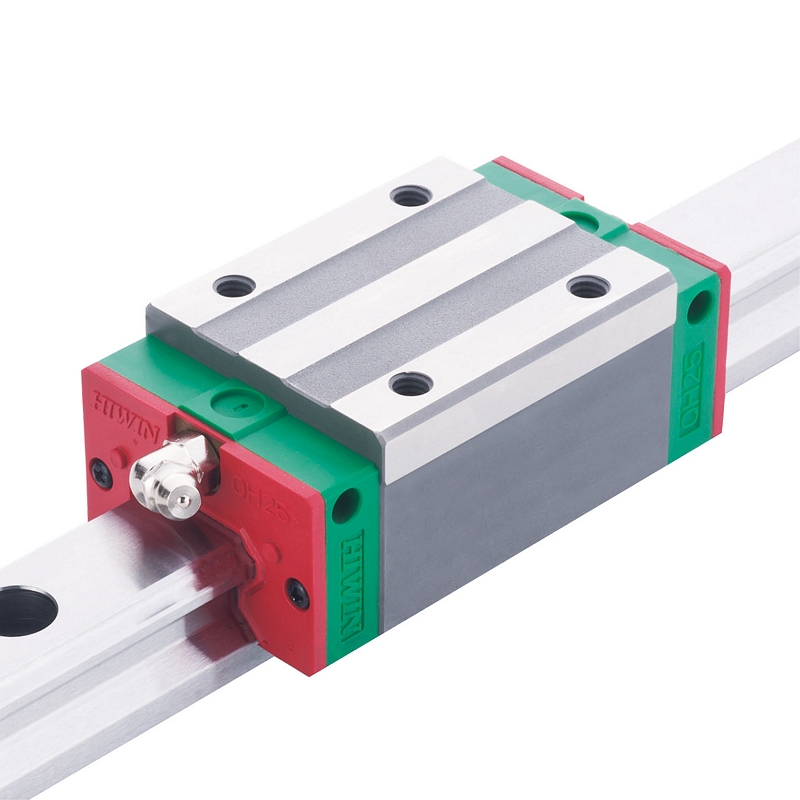

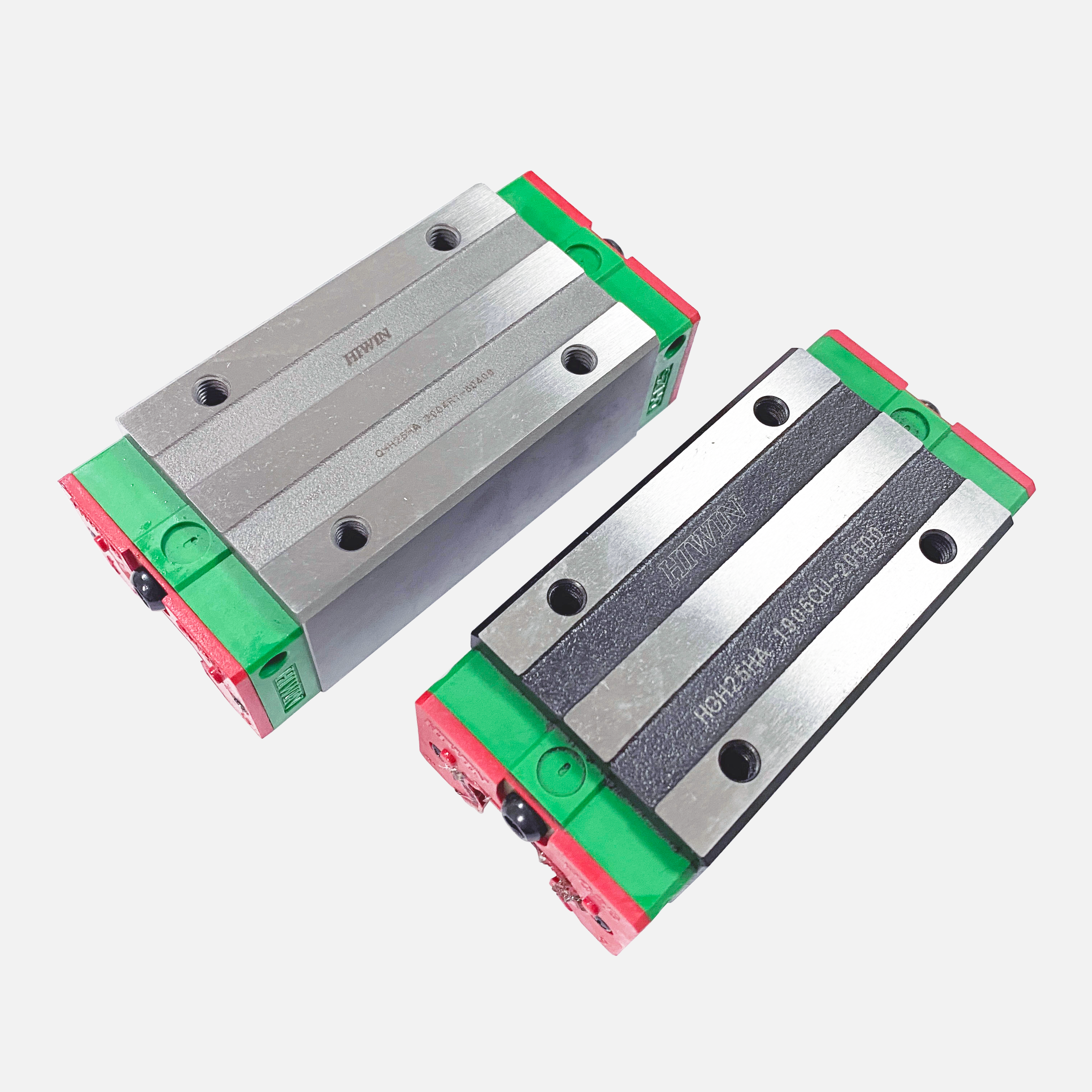

QH系列-静音式高组装型线性导轨

特点

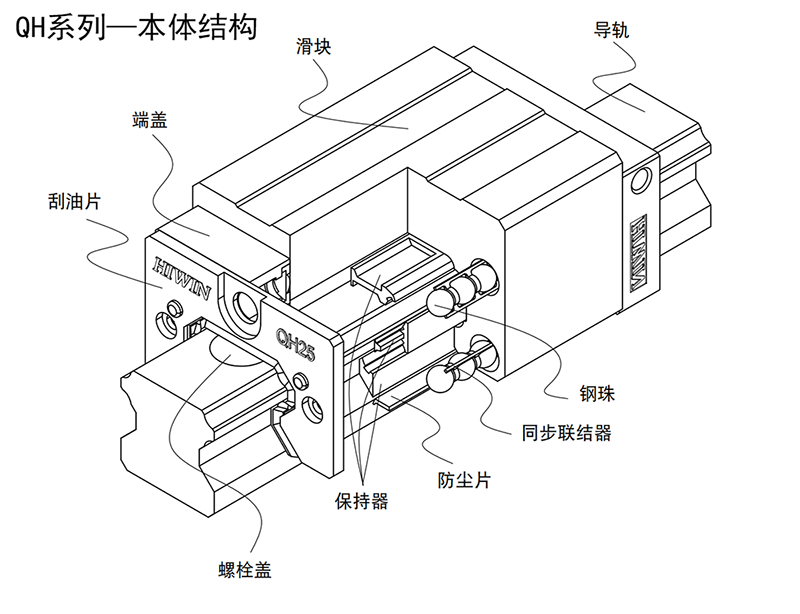

QH系列 静音式直线导轨,乃基于四列式单圆弧牙型接触设计,为提升竞争优势,而积极研发之高性能直线导轨。采用SynchMotionTM技术的QH系列直线导轨搭载具储油功能的同步联结器,可有效降低运转时噪音、提升运转平顺性、寿命与润滑效率。采用SynchMotion™技术的QH系列直线导轨具有更广泛的产业应用性,更适用于高速、宁静与低发尘需求的高科技产业。

● 低噪音设计
利用同步联结器可使滚珠均匀等间隔的排列,滚珠与滚珠间的相互撞击金属声消失,尖锐的高频声音强度有效降低。总和的噪音强度与旧有系列比较在各个速度域有效降低约7.7分贝。
● 自润设计无须添油
同步联结器在中间的间隔部设计有储油的空间,可供给钢珠在运行时润滑之需要,且在经过方向回转部时,能够将润滑油均匀的补充于储油空间内,继续均匀润滑钢珠,所以补充润滑油的频率可有效的减少。经过测试,在出厂前添加高性能的锂皂基油脂,在0.2倍的动额定负荷下,可持续使用超过2500公里而不产生疲劳破坏。所以在出厂时即添加高性能的润滑油脂,在一般正常使用下无需进行维护,即可确保其寿命年限。
● 提升运动平顺度
传统不具同步联结器之直线导轨,开始运行时,负荷侧的钢珠会先运动,再推挤方向回转部与无负荷侧内的钢珠,造成连锁的来回碰撞,使得摩擦阻力变动起伏剧烈。而采用SynchMotion TM技术的Q1 Type直线导轨由于具有同步联结器,将同一循环内的所有钢珠串联在一起,所以当滑块开始运动时,所有钢珠几乎同时启动,且钢珠间并无来回的碰撞,在保持一定的运动惯性下,摩擦阻力的变动幅度能有效的减少。
● 高速设计
同步联结器的间隔部设计可使滚珠与滚珠之间的相互摩擦消失,使得滚珠与同步联结器之间为环形线接触,可减少两者间的接触面积,进而有效降低摩擦阻力,使得SynchMotion TM静音式直线导轨具有卓越的高速性能。

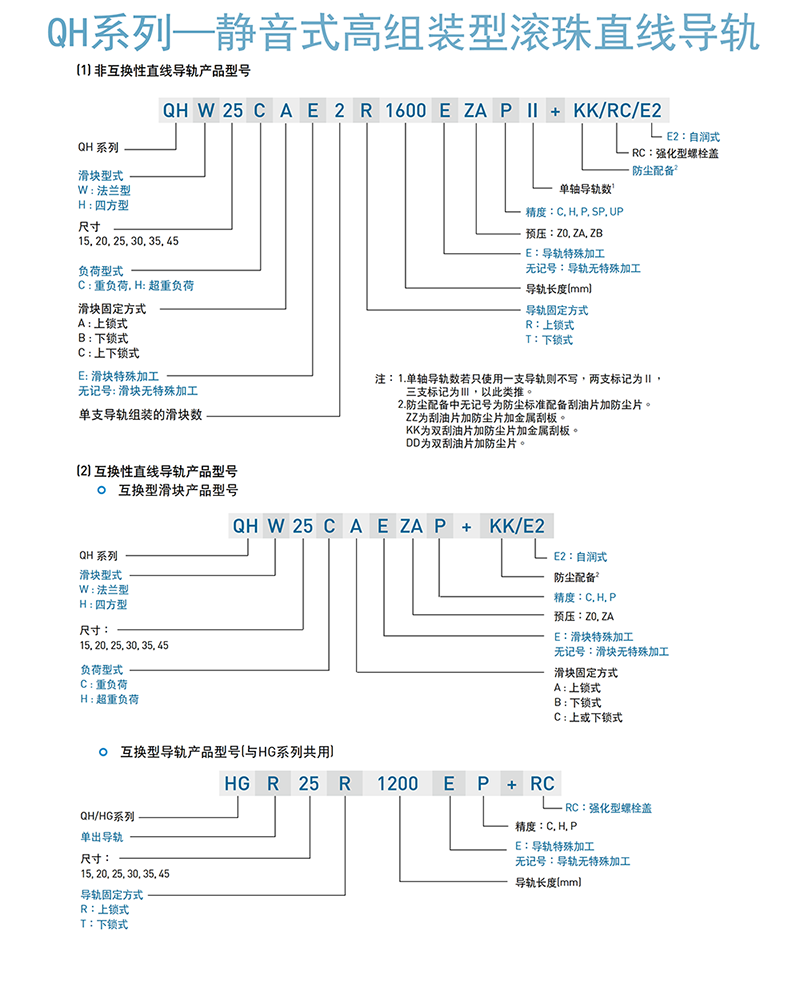

产品规格说明
QH系列分为非互换性及互换性两种直线导轨,两者规格尺寸相同,主要差异点在于互换性型之滑块、导轨可单出互换使用,较便利,但其组合精度无法达到非互换型所拥有的超高精度等级。不过由于HIWIN在制造上有良好的尺寸控制及严格的品质要求,互换性型之组合精度已达到一定的水准,对不需配对安装直线导轨的客户而言,是一项很好的选择。
QH系列与 HG 系列导轨共用,客户无需为了选用静音式产品而重新设计安装尺寸,如此更加提升了QH系列的应用性与可互换性。
